道路虛交用RTK如何道路設計放樣？圖文教程看完快速掌握
發布時間：2022-07-30 09:51:54
道路虛交用RTK如何道路設計放樣？在工程測量中，提供的直曲線表不一定全是標準的，有時候也會有虛交點，這種虛交點是因為在道路設計時遇到復雜的地形，由于地形限制無法獲取某些實際交點，需要另做兩點作為輔助交點進行設計而出現的。遇到這種情況，其可以按照下面的方法來使用RTK進行道路設計放樣。

道路虛交用RTK如何道路設計放樣？

使用RTK進行道路設計放樣，本篇以工程之星測量軟件為例。
道路虛交用RTK如何道路設計放樣？圖文教程看完快速掌握
(道路直曲表)

道路虛交用RTK進行道路設計放樣圖文教程：

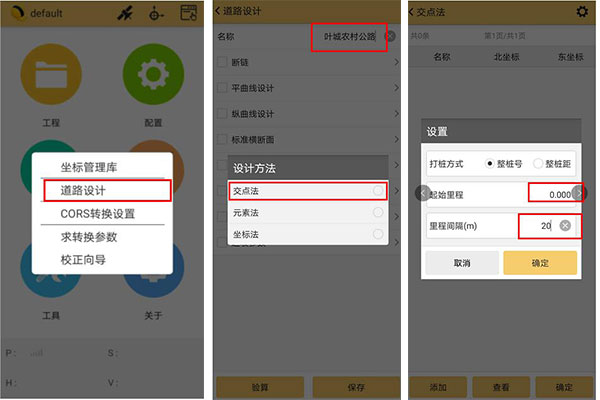

首先，打開科力達工程之星5.0軟件，新建工程→輸入→道路設計。

第二步，新建文件→輸入名稱（葉城農村公路）→平曲線設計→交點法。

第三步，設置起始里程與里程間隔。

道路虛交用RTK如何道路設計放樣？圖文教程看完快速掌握

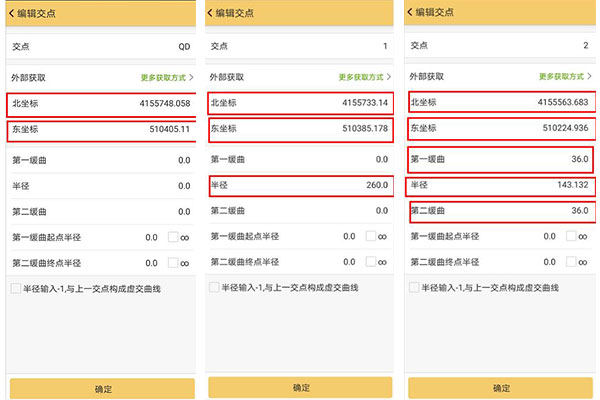

第四步，點擊添加→參考，相對應輸入起點坐標。

依次添加交點1與交點2的坐標、半徑、緩和曲線長度，沒有緩和曲線的，只輸入圓曲線半徑。

道路虛交用RTK如何道路設計放樣？圖文教程看完快速掌握

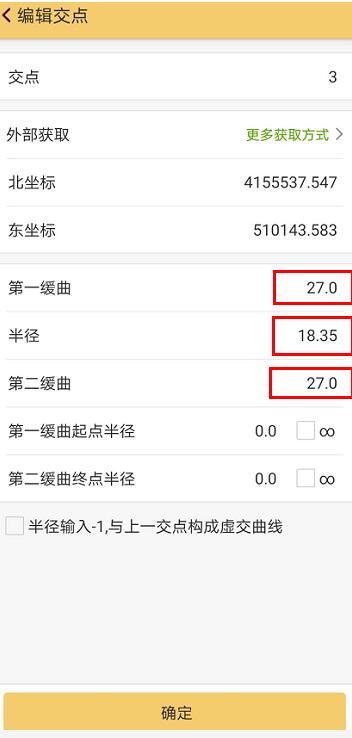

根據虛交點JD3-XJ不用輸，需要輸入JD3的坐標，JD3-XJ的半徑跟第一二緩和曲線長度。

道路虛交用RTK如何道路設計放樣？圖文教程看完快速掌握

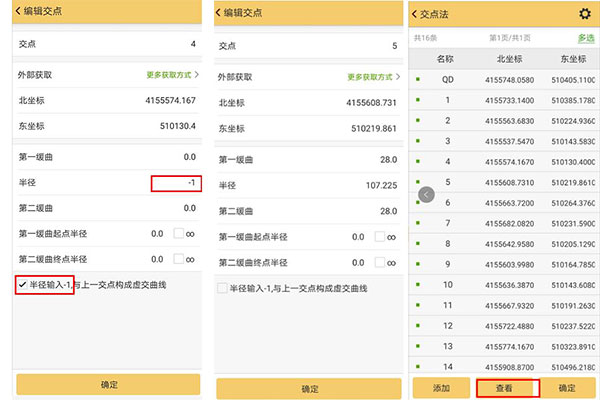

繼續添加輸入JD4的坐標，在半徑輸入-1，與上一交點構成虛交曲線處打√：

按照同樣的方式輸入其他交點：

道路虛交用RTK如何道路設計放樣？圖文教程看完快速掌握

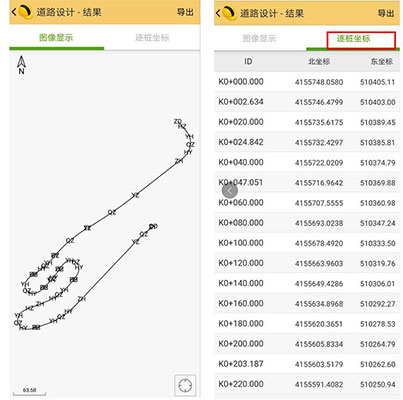

第五步，點擊查看，會看到整個路的線型圖，跟設計圖紙對比，確定線型一樣。

第六步，點擊逐樁坐標，會自動生成逐樁坐標，跟設計單位提供的逐樁坐標對比一致，就可以進行道路放樣。

道路虛交用RTK如何道路設計放樣？圖文教程看完快速掌握

以上就是關于道路虛交用RTK如何道路設計放樣的全部圖文教程了，希望本篇文章可以幫助大家。

文章內容來源參考：科力達儀器
