SouthMap如何算溝渠土方?圖文教程來啦

發布時間：2022-06-23 10:31:15

　　SouthMap 隸屬于南方地理的信息數據成圖軟件，其用途很廣，還可以計算溝渠土方。那么SouthMap如何算溝渠土方呢?小編收集整理了SouthMap計算溝渠土方的圖文教程，下面我們一起來學習一下吧。
　　
一、事前準備：
　　

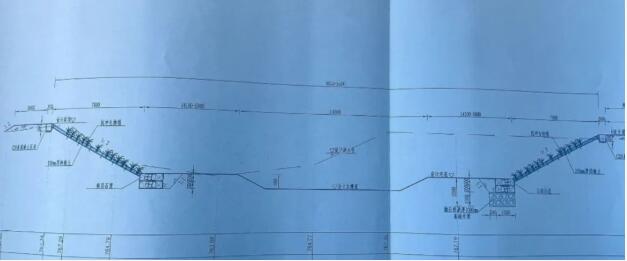

1、溝渠設計圖
　　
從下面截圖可以看出，溝渠橫斷面是左右對稱，底部平臺，兩側各有兩級邊坡。

　　
2、野外采集坐標數據
　　

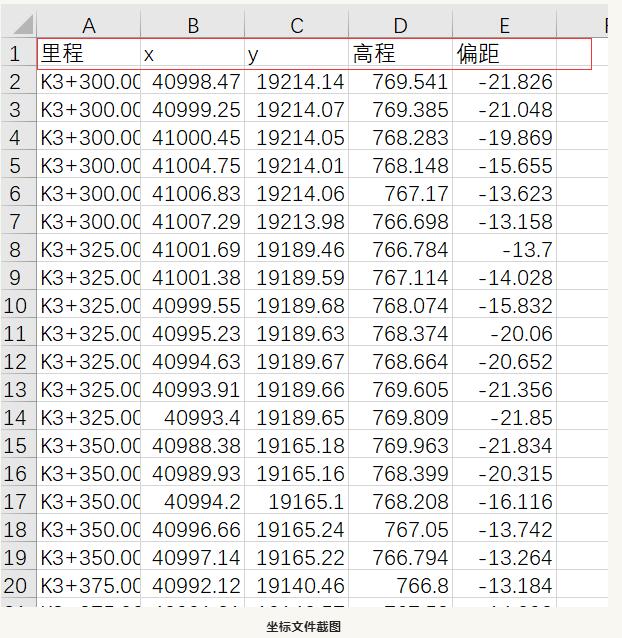

開挖前，用RTK沿溝渠按里程采集的坐標文件，下圖是導出的數據截圖。偏距指橫斷面線上的點，與橫斷面線中點的距離。

　　
二、SouthMap計算溝渠土方圖文教程
　　
這個溝渠土方實例，有原始斷面高程數據和設計圖，可以在SouthMap里用任意斷面法來計算土方量，按下列步驟來操作。
　　
1、編輯里程文件
　　

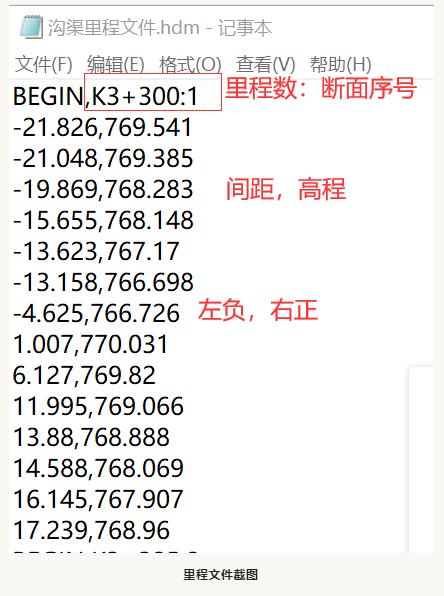

將RTK導出的坐標文件，按下圖格式整理成后綴是hdm的里程文件。
　　

　　
2、繪制橫斷面圖
　　
點擊菜單“工程應用-斷面土方計算-任意斷面”，按下圖所示，參照設計圖，繪制橫斷面圖和設計線。紅色線是原始地面線，白色線是斷面設計線。
　　

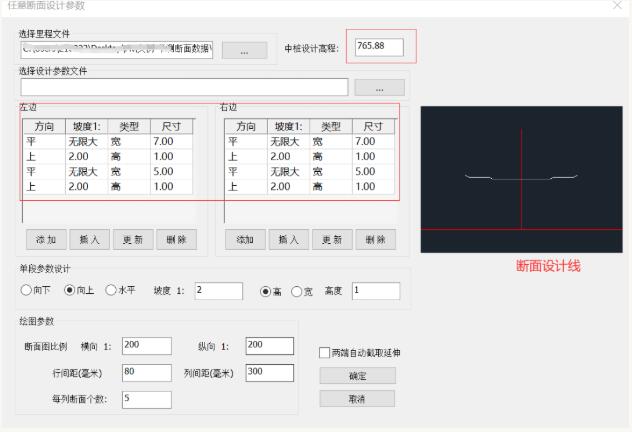

設計參數錄入界面

SouthMap如何算溝渠土方?圖文教程來啦

　

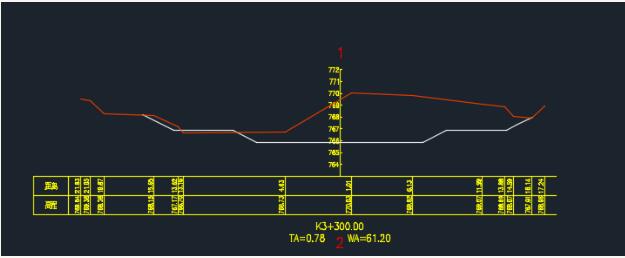

單個斷面

　　

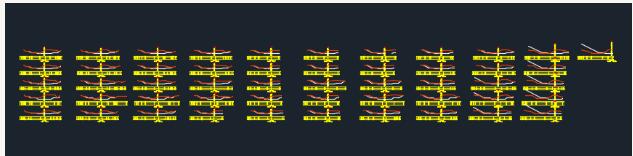

所有斷面

3、輸出計算結果
　　

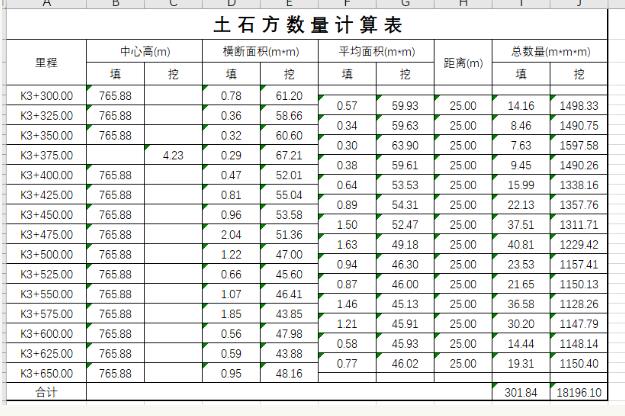

點擊菜單“工程應用-斷面土方計算-圖面土方計算”，選擇所有斷面，并輸出計算結果表。

　　
以上就是關于SouthMap如何算溝渠土方?這個問題的全部解答了，本文通過圖文結合的方式介紹SouthMap計算溝渠土方，希望可以幫助到大家。

文章內容來源參考：南方微課堂
