UFO U5慣導RTK采點放樣教程來啦，房角、樹下輕松測點放樣

發布時間：2022-05-31 09:55:09

UFO U5作為合眾思壯旗下的慣導RTK產品，其支持IMU慣導傾斜測量，快速校準、低延時、不受磁場干擾，60°范圍測量無壓力，在房角、樹下可以輕松測量。那么UFO U5慣導RTK是如何進行采點放樣的呢？本篇UFO U5慣導RTK采點放樣教程就將為您詳細介紹。
UFO U5慣導RTK采點放樣教程：

一、慣導傾斜校準

1、校準準備

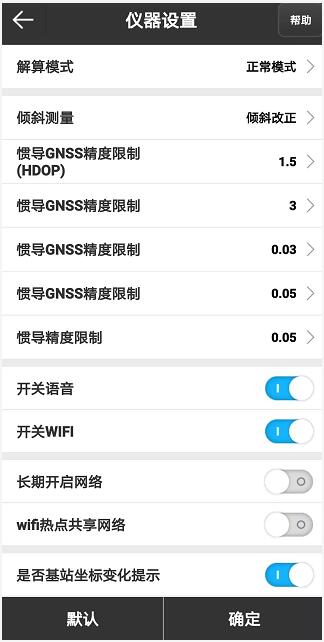

首先進入專業版UFOPad，在儀器-通訊設置里面連接儀器；然后點擊儀器設置，將傾斜測量-傾斜改正打開如圖；再進入移動站模式，設置好數據鏈后等待固定解；

UFO U5慣導RTK采點放樣教程來啦，房角、樹下輕松測點放樣

2、磁校準

打開測量-點測量，軟件會自動提示做磁校準，校準方法如圖:手拿對中桿上部，桿尖在地上重復畫圓，等頁面提示窗跳轉到慣導模塊初始化即可；注意為了保證慣導精度準確，如果頁面有提示請確保天線參數正確，則需核對天線參數，桿高不對則需要點擊修改。

3、慣導模塊初始化

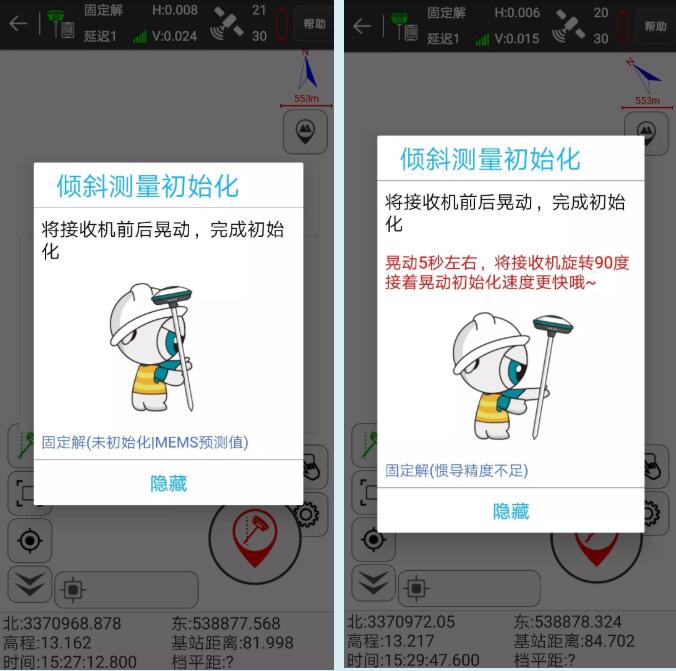

模塊初始化時校準如圖，可以拿起桿子隨意走動約40米，等待提示慣導可用則初始化完成；走動方向、速度，和儀器的姿態都沒有要求，注意避免走進遮擋地區，保持儀器固定解狀態；推薦拿出儀器設置成固定解狀態再走，那么到作業區域就可完成初始化。

若作業時出現如圖提示慣導精度不足，此時只需按照彈窗提示，簡單幾次搖晃即可恢復慣導可用

4、對中桿校準

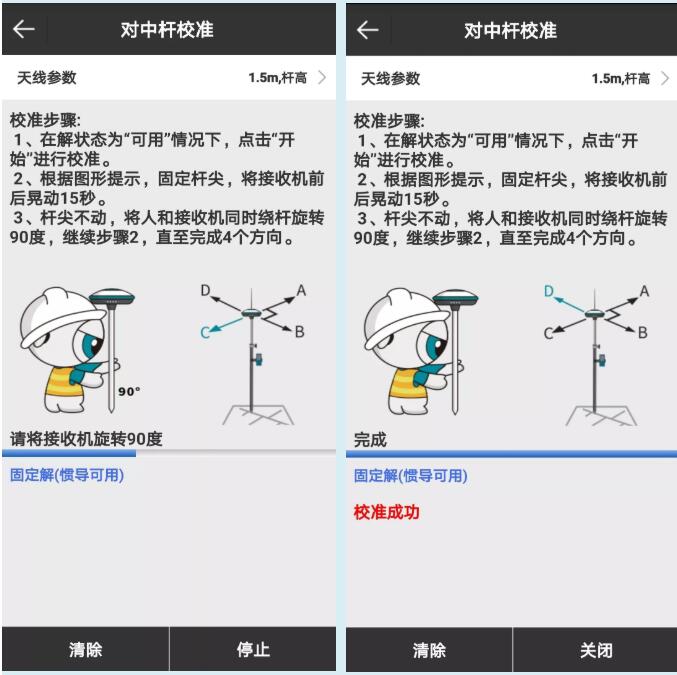

對中桿校準在出廠時已經統一做過，當覺得慣導精度不夠時可以進行此項校準；點擊儀器-查驗精度，設置正確的桿高，點擊對中桿校準，點擊開始（重新校準時先點擊清除）；按照屏幕指示來進行操作，如圖完成四個方向后屏幕提示校準成功，點擊關閉即可

二、慣導傾斜測量

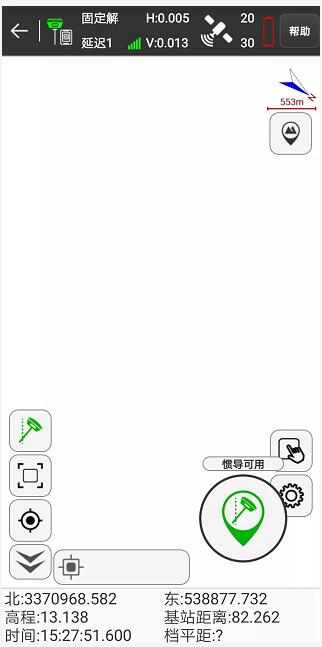

軟件提示慣導可用后，對中桿尖可對準待測點，桿子傾斜可在60°以內，點擊測量鍵便可進行測量

在車輛遮擋、路邊安全、房角、房屋凹處、坎溝、電桿、水邊等場景都可以采點放樣。

三、慣導傾斜放樣

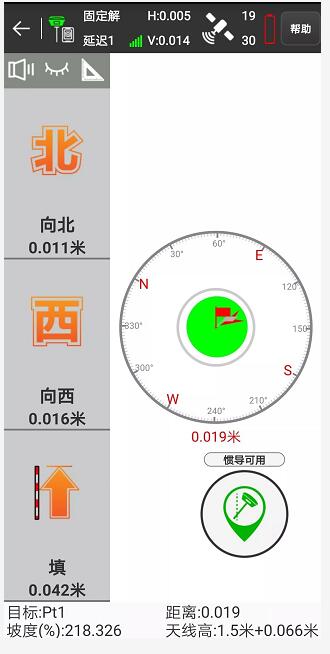

進入測量-點放樣，選擇放樣點后按照指南針的提示，將對中桿落在肩頭，用桿尖試探點的位置，接近目標軟件自動會有語音提示

以上就是關于UFO U5慣導RTK采點放樣教程的全部內容啦，此教程適用于自帶慣導模塊的U5慣導RTK，并配合UFOPad 專業版軟件一起使用。希望大家可以參考一下。

文章內容來源參考：UFO測繪
