RTK測量作業：內置電臺 1+1 模式設置步驟教程
發布時間：2022-05-06 10:01:03
眾所周知，RTK測量作業的工作模式有很多，比較常見的有CORS模式、網絡1+1模式、外掛電臺模式以及內置電臺1+1模式等，如果遇到電離層影響的情況下，使用內置電臺1+1模式的接收效果比較好，本篇內容，CORS賬號網小編就將為您介紹內置電臺 1+1 模式設置步驟教程。
本篇內置電臺 1+1 模式設置步驟教程以科力達RTK為例來介紹
事前裝備：
2臺有內置電臺的科力達儀器，電臺發射天線，三腳架，對中桿，托架以及手簿等。
環境要求：
基準站避免架在高壓輸變電設備附近、無線電通訊設備收發天線旁邊、樹蔭下以及水邊，一定要架設在視野比較開闊、周圍環境比較空曠、地勢比較高的地方，以免受到多路徑效應的影響，從而影響RTK測量作業的信號接收與精度。
開始內置電臺 1+1 模式設置：
1、內置電臺基站架設
架設步驟如下：架好三腳架，固定好主機，連接電臺發射天線。
2、啟動基準站
啟動基準站時，需要對啟動參數進行設置，設置步驟如下：

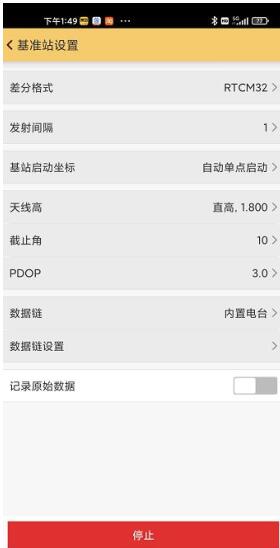

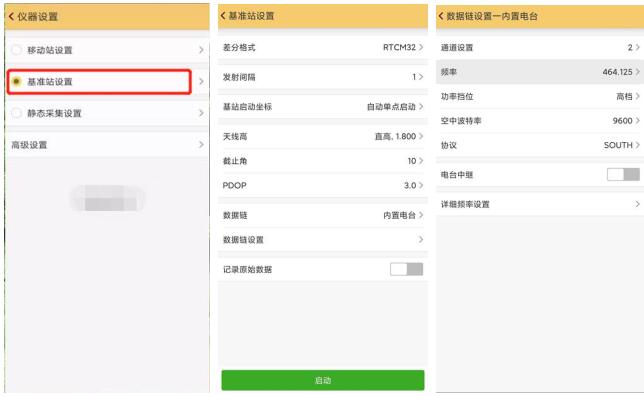

（1）主機開機，電臺開機，打開工程之星軟件，點擊配置→儀器設置→基準站設置， 數據鏈設置為內置電臺，點擊“數據鏈設置”，設置好電臺通道數及協議。
差分格式：一般都使用國際通用的 RTCM32 差分格式。
發射間隔：可以選擇 1 秒或者 2 秒發射一次差分?jǐn)?shù)據。（可按默認值）。
基站啟動坐標：一般選自動單點啟動（可按默認值）。
天線高：有直高、斜高、桿高、側片高等，并對應輸入天線高度（可按默認值）。
截止角：（可按默認值）。
PDOP：（可按默認值）。
（2）點擊“啟動”，啟動基站，當主機數據鏈燈（1 秒 1 閃）正常閃爍時，表示基站已正常工作。
注意：第一次啟動基站成功后，以后作業如果不改變配置可直接打開基準站，主機即可自動啟動發射。
3、架設移動站

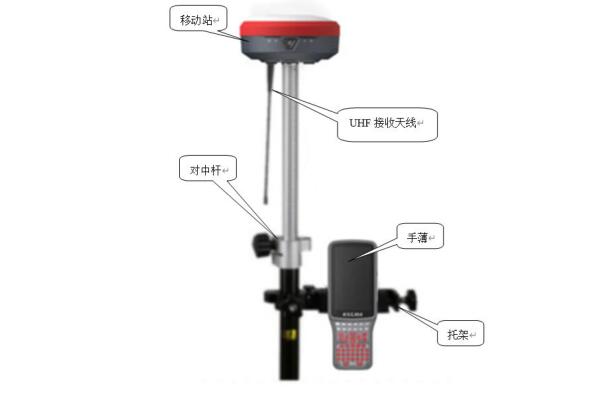

確認基準站發射成功后，即可開始移動站的架設。步驟如下：安裝主機到對中桿上，安裝電臺天線，安裝托架，夾上手簿。
4、設置移動站
移動站架設好后需要對移動站進行設置才能達到固定解狀態，步驟如下：
（1）主機開機，手簿開機，打開工程之星軟件。

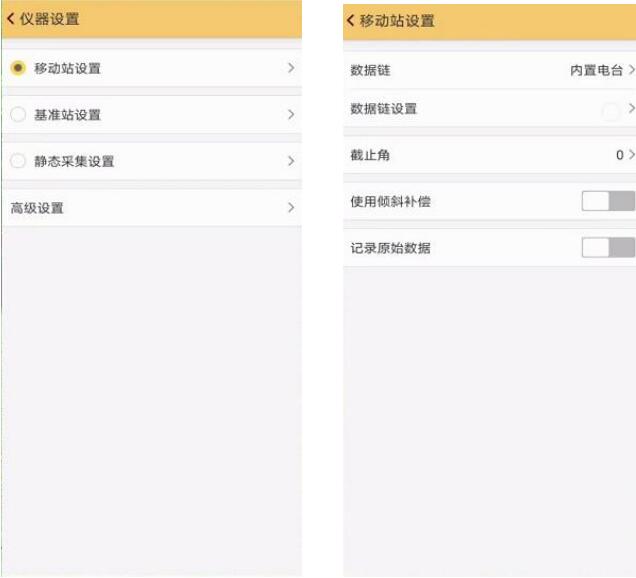

（2）點擊配置→儀器設置→移動站設置，點擊移動站設置則默認將主機工作模式切換為移動站，數據鏈設置為內置電臺。

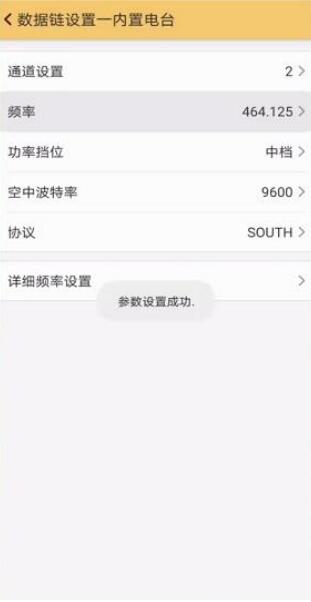

（3）點擊“數據鏈設置”，選擇對應電臺通道及對應協議。
通道設置：與外置電臺通道一致（此處為 2 通道）
功率檔位：按默認即可
空中波特率：有“9600”和 “19200”兩種。（建議 9600）
協議：SOUTH

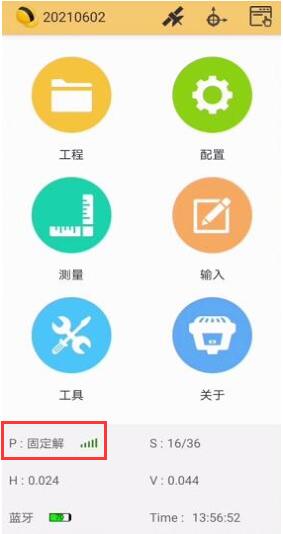

（4）接收基站電臺信號，達到固定解。
以上就是關于RTK測量作業：內置電臺 1+1 模式設置步驟教程的全部內容了，你學會了嗎？
本篇內置電臺 1+1 模式設置步驟教程以科力達RTK為例來介紹
事前裝備：
2臺有內置電臺的科力達儀器，電臺發射天線，三腳架，對中桿，托架以及手簿等。
環境要求：
基準站避免架在高壓輸變電設備附近、無線電通訊設備收發天線旁邊、樹蔭下以及水邊，一定要架設在視野比較開闊、周圍環境比較空曠、地勢比較高的地方，以免受到多路徑效應的影響，從而影響RTK測量作業的信號接收與精度。
開始內置電臺 1+1 模式設置：
1、內置電臺基站架設
架設步驟如下：架好三腳架，固定好主機，連接電臺發射天線。
2、啟動基準站
啟動基準站時，需要對啟動參數進行設置，設置步驟如下：
（1）主機開機，電臺開機，打開工程之星軟件，點擊配置→儀器設置→基準站設置， 數據鏈設置為內置電臺，點擊“數據鏈設置”，設置好電臺通道數及協議。
差分格式：一般都使用國際通用的 RTCM32 差分格式。
發射間隔：可以選擇 1 秒或者 2 秒發射一次差分?jǐn)?shù)據。（可按默認值）。
基站啟動坐標：一般選自動單點啟動（可按默認值）。
天線高：有直高、斜高、桿高、側片高等，并對應輸入天線高度（可按默認值）。
截止角：（可按默認值）。
PDOP：（可按默認值）。
（2）點擊“啟動”，啟動基站，當主機數據鏈燈（1 秒 1 閃）正常閃爍時，表示基站已正常工作。
注意：第一次啟動基站成功后，以后作業如果不改變配置可直接打開基準站，主機即可自動啟動發射。
3、架設移動站
確認基準站發射成功后，即可開始移動站的架設。步驟如下：安裝主機到對中桿上，安裝電臺天線，安裝托架，夾上手簿。
4、設置移動站
移動站架設好后需要對移動站進行設置才能達到固定解狀態，步驟如下：
（1）主機開機，手簿開機，打開工程之星軟件。
（2）點擊配置→儀器設置→移動站設置，點擊移動站設置則默認將主機工作模式切換為移動站，數據鏈設置為內置電臺。
（3）點擊“數據鏈設置”，選擇對應電臺通道及對應協議。
通道設置：與外置電臺通道一致（此處為 2 通道）
功率檔位：按默認即可
空中波特率：有“9600”和 “19200”兩種。（建議 9600）
協議：SOUTH
（4）接收基站電臺信號，達到固定解。
以上就是關于RTK測量作業：內置電臺 1+1 模式設置步驟教程的全部內容了，你學會了嗎？
