中海達CAD放樣的方法步驟圖文教程，只需三步！

發布時間：2022-04-18 10:26:57

使用中海達RTK的測量人肯定要對CAD放樣這種常見的功能熟練掌握了，Hi-Survey Road作為中海達RTK的配套測量軟件，本篇中海達CAD放樣的方法步驟圖文教程就以Hi-Survey Road為例來做一個詳細介紹，只需三步快速完成。

1、用戶進入CAD放樣界面
2、導入CAD文件
3、選擇放樣類型開始放樣

詳細中海達CAD放樣的方法步驟圖文教程如下：

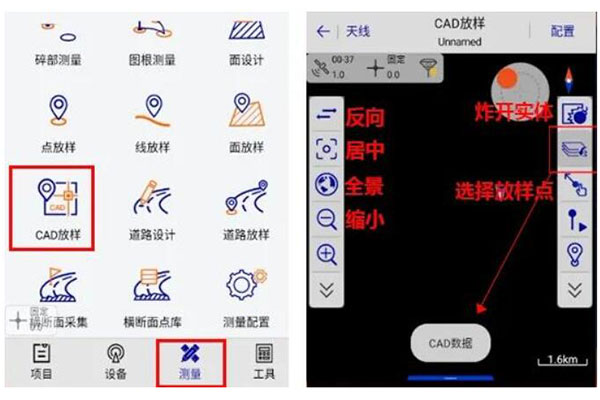

1、用戶進入CAD放樣界面

測量界面點擊“CAD放樣”—進入CAD放樣界面，頁面左右兩欄顯示常用工具按鈕，長按則頁面下方會彈出透明對話框提示該按鈕的功能。

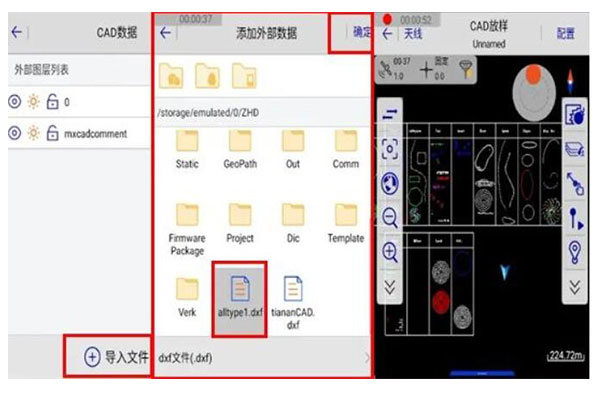

2、導入CAD文件

點擊“CAD數據”按鈕—進入“CAD數據”頁面，點擊“導入文件”—進入添加外部數據界面，選擇需放樣的CAD文件，點擊“確定”—導入成功后頁面顯示圖形。

3、選擇放樣類型開始放樣

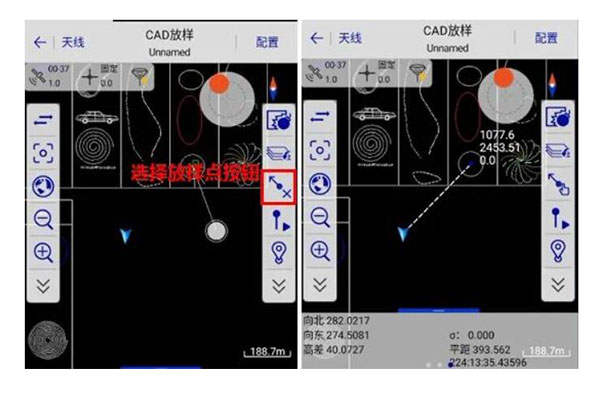

（1）放樣點選擇：
CAD放樣界面，點擊“選擇放樣點”按鈕然后拖行選點箭頭選取需要放樣的點位，松開手指完成放樣點選擇。

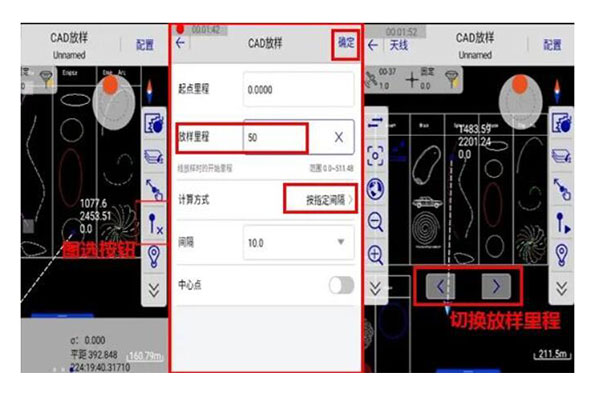

（2）線放樣配置編輯：
點擊“圖選”按鈕，開啟圖選狀態—輸入放樣里程、計算方式選擇“按指定間隔”、設置間隔，完成后點擊“確定”。在CAD界面即可通過左或右快捷按鈕切換放樣里程。

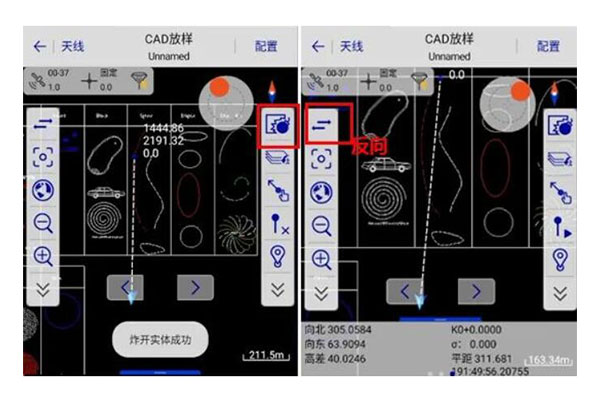

（3）塊放樣：
若遇到實體是塊等無法被選擇的情況，點擊“炸開實體”按鈕，彈出“炸開實體成功”透明對話框，點擊“圖選”按鈕進行線放樣操作。步驟同上。如需交換線放樣起點位置，點擊“反向”按鈕再進行放樣。

CAD放樣注意事項：

CAD放樣導入數據暫不支持追加，替換當前放樣文件需通過導入其他CAD文件，關閉后再次進入默認恢復上次放樣文件和配置信息。
以上就是關于中海達CAD放樣的方法步驟圖文教程的全部內容了，是不是3步就快速完成了？大家都學會了嗎？趕緊實操加深一下記憶吧。
