RTK手簿軟件工程之星坐標系統設置圖文教程，看完就會
發布時間：2022-04-15 10:54:42
工程之星作為南方導航系列RTK產品配套的手簿軟件，其在進行新建工程任務的時候，涉及到對工程項目的坐標系統設置，具體如何設置呢？本篇工程之星坐標系統設置圖文教程可以幫助你快速學會。

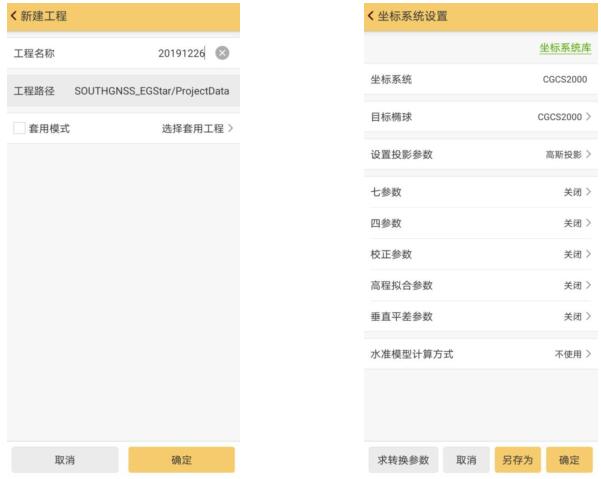

打開工程之星，點擊配置→坐標系統設置，新建工程后，軟件會自動跳轉到當前坐標系統設置界面：
一、自定義坐標系統名稱
默認CGCS2000，可自己隨意輸入名稱。

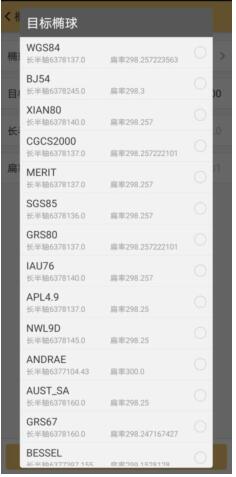

二、目標橢球
選擇目標橢球（進入橢球模板，可自定義，目前國內推薦使用CGCS2000）如圖所示：

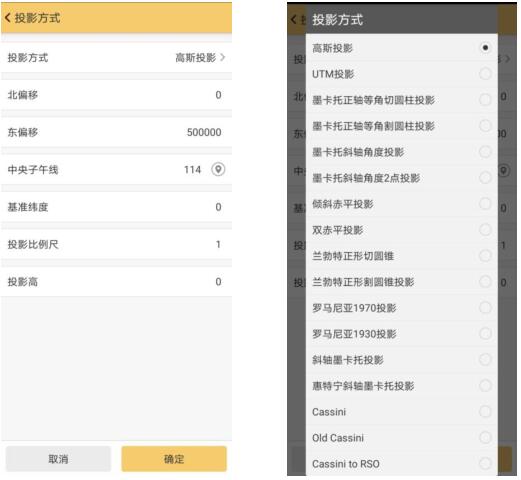

三、設置投影方式和中央子午線
點擊定位按鈕，可以自動獲取當?shù)氐闹醒胱游缇€（這一步很重要，設置錯誤可能導致測量結果錯誤，也可以手動輸入中央子午線。當測量過程中儀器提示中央子午線錯誤時，一定要及時解決）；投影方式默認選擇高斯投影就可以。
四、轉換參數
是兩個坐標系之間的轉換參數，即GPS坐標系轉換為施工坐標系的參數，七參數或四參數二者選其一，但要注意以下區別：

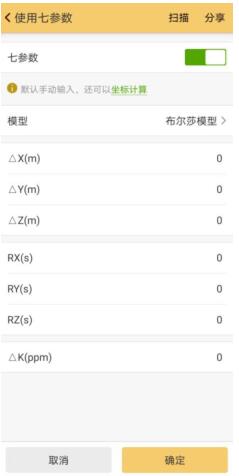

七參數——可實現兩個不同橢球下的坐標系轉換（如CGCS2000→WGS84），其控制范圍可以達到 50 平方公里左右。工程之星5.0使用手冊的“工具/坐標轉換/計算七參數”中進行了具體的說明。
七參數的基本項在包括：三個平移參數、三個旋轉參數和一個比例尺因子，計算時至少需要三個公共的控制點才能計算出。

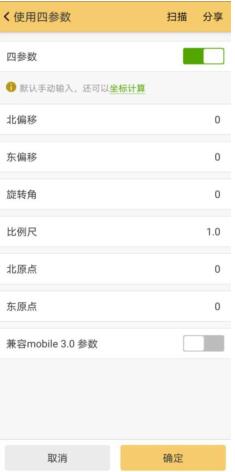

四參數——是同一個橢球內不同坐標系之間進行轉換的參數。一般的GPS軟件都提供兩種計算四參數的方法。一是利用“工具/參數計算/計算四參數”來計算，二是用“輸入/求轉換參數”計算（本質一樣，任意選擇）。
四參數的基本項分別是：x平移、y平移、旋轉角和比例尺?？刂泣c(diǎn)原則上至少要用2個點，經驗上四參數理想的控制范圍一般都在20平方公里以內，但精度和其所能控制的范圍受控制點精度和分布情況影響，實踐中兩個控制點分布在測區兩端較優。

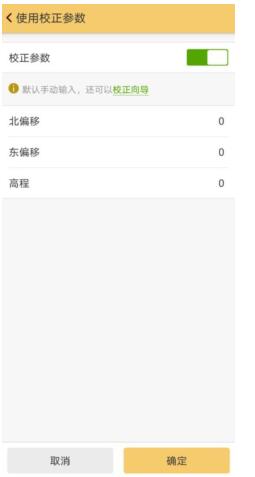

五、校正參數（點校正）
校正參數是軟件很特別的一個設計，當同一個項目中，基準站移動位置時使用，使用cors網絡或基準站固定時，一般不使用。實際上就是只用一個公共控制點來計算兩套坐標系改正參數。根據坐標轉換的理論，一個公共控制點計算兩個坐標系誤差是比較大的，除非兩套坐標系之間不存在旋轉或者控制的距離特別小。因此，校正參數的使用通常都是在已經使用了四參數或者七參數的基礎上才使用的。

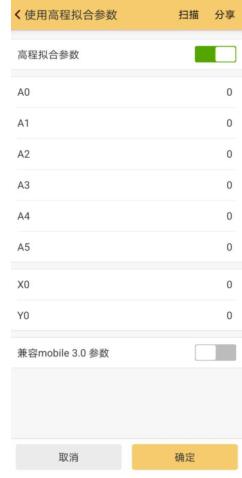

六、高程擬合參數
GPS 的高程為大地高程系統，而常用的測量高程為正常高系統，由GPS大地高變成測量正常高需使用高程擬合參數進行修正。計算高程擬合參數時，參與計算的公共控制點數目不同，所采用的模型也不一樣，達到的效果也不一樣。
以上就是關于RTK手簿軟件工程之星坐標系統設置圖文教程的全部內容了，你學會了嗎？
打開工程之星，點擊配置→坐標系統設置，新建工程后，軟件會自動跳轉到當前坐標系統設置界面：
一、自定義坐標系統名稱
默認CGCS2000，可自己隨意輸入名稱。
二、目標橢球
選擇目標橢球（進入橢球模板，可自定義，目前國內推薦使用CGCS2000）如圖所示：
三、設置投影方式和中央子午線
點擊定位按鈕，可以自動獲取當?shù)氐闹醒胱游缇€（這一步很重要，設置錯誤可能導致測量結果錯誤，也可以手動輸入中央子午線。當測量過程中儀器提示中央子午線錯誤時，一定要及時解決）；投影方式默認選擇高斯投影就可以。
四、轉換參數
是兩個坐標系之間的轉換參數，即GPS坐標系轉換為施工坐標系的參數，七參數或四參數二者選其一，但要注意以下區別：
七參數——可實現兩個不同橢球下的坐標系轉換（如CGCS2000→WGS84），其控制范圍可以達到 50 平方公里左右。工程之星5.0使用手冊的“工具/坐標轉換/計算七參數”中進行了具體的說明。
七參數的基本項在包括：三個平移參數、三個旋轉參數和一個比例尺因子，計算時至少需要三個公共的控制點才能計算出。
四參數——是同一個橢球內不同坐標系之間進行轉換的參數。一般的GPS軟件都提供兩種計算四參數的方法。一是利用“工具/參數計算/計算四參數”來計算，二是用“輸入/求轉換參數”計算（本質一樣，任意選擇）。
四參數的基本項分別是：x平移、y平移、旋轉角和比例尺?？刂泣c(diǎn)原則上至少要用2個點，經驗上四參數理想的控制范圍一般都在20平方公里以內，但精度和其所能控制的范圍受控制點精度和分布情況影響，實踐中兩個控制點分布在測區兩端較優。
五、校正參數（點校正）
校正參數是軟件很特別的一個設計，當同一個項目中，基準站移動位置時使用，使用cors網絡或基準站固定時，一般不使用。實際上就是只用一個公共控制點來計算兩套坐標系改正參數。根據坐標轉換的理論，一個公共控制點計算兩個坐標系誤差是比較大的，除非兩套坐標系之間不存在旋轉或者控制的距離特別小。因此，校正參數的使用通常都是在已經使用了四參數或者七參數的基礎上才使用的。
六、高程擬合參數
GPS 的高程為大地高程系統，而常用的測量高程為正常高系統，由GPS大地高變成測量正常高需使用高程擬合參數進行修正。計算高程擬合參數時，參與計算的公共控制點數目不同，所采用的模型也不一樣，達到的效果也不一樣。
以上就是關于RTK手簿軟件工程之星坐標系統設置圖文教程的全部內容了，你學會了嗎？
