新手rtk測量?jī)x器使用步驟教程詳解
發布時間：2021-07-07 15:19:14
新手rtk測量?jī)x器使用步驟教程詳解，將為您相信介紹rtk測量?jī)x器的詳細使用步驟，包括藍牙連接、工程項目與坐標系統設置、主機設置、轉換參數以及測量等，下面就跟小編一起來看看吧。
一、藍牙連接
有兩種方法可以連接到藍牙。一是先設置COM口，二是連接藍牙管理器。第二種方法僅在更高版本（3、0 及以上）Engineering Star 中可用。
1、設置COM口方法
不進入工程之星，點擊左下角開始→設置→控制面板→藍牙設置。

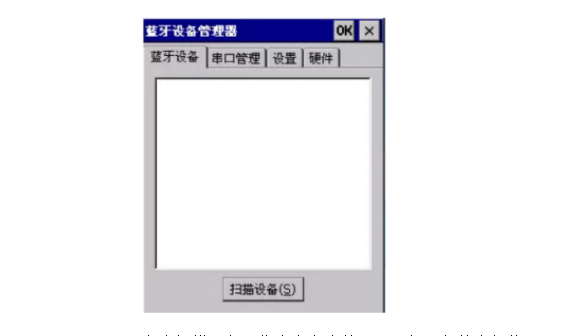

點擊Scan Device，開機后的主機號會顯示在空白處，點擊數字前的“+”號，然后雙擊串口服務，會出現兩種情況。
選擇串口號，記住哪個串口對應哪個儀器。然后單擊確定和確定。
您將進入串口管理界面，查看哪個主機對應哪個串口。如果沒有要連接的主機號，選擇并點擊刪除，然后返回藍牙設備選擇串口。方法參考第一種情況。
2、藍牙管理器連接
進入工程之星，點擊配置→藍牙管理器→掃描設備（如果已經有需要連接的主機號就不用再搜索了）→選擇儀器號→點擊連接。
二、工程項目與坐標系統
1、 新建工程

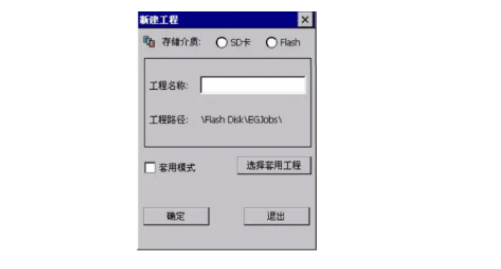

進入工程之星，點擊工程，新建工程。
存儲介質根據實際需要選擇。 Flash是手薄的內置內存，然后輸入項目名稱，點擊確定，就會彈出項目設置界面（如果沒有彈出，點擊配置，項目設置）
2、 坐標系
繼續上圖，點擊編輯，坐標系一般為默認坐標系。如果要修改，請單擊“編輯”。如果想新建一個自己的坐標系，點擊添加進入。隨意輸入?yún)?shù)系統名稱，一般根據項目名稱或日期根據實際需要填寫。橢球體名稱和中經線名稱按圖紙或甲方要求填寫，江蘇中經為120，其他不作改動，點擊確定返回主界面。
三、主機設置
1、主機模式設置
使用藍牙連接主機（必須連接哪個主機才能設置）。
(1) 工作模式設置
點擊配置→儀器設置→主機模式設置→主機工作模式設置→選擇基站或流動站→確定
放。該方法是修改主機的工作模式。工作模式包括基站、移動站和靜態。
(2) 數據鏈接設置
單擊配置→儀器設置→主機模式設置→主機數據鏈路→選擇無線電或網絡或外部→確定。該方法是修改主機數據鏈路，包括內置電臺、外置電臺和網絡。
(3) 無線電或網絡設置
如果您使用收音機，請將數據鏈接設置為廣播電臺或外部收音機。如果使用網絡，請將數據鏈接設置為網絡。
電臺設置，數據鏈設置為內置電臺后，在主界面點擊配置→電臺設置。當前頻道號顯示當前使用的無線電頻道。切換頻道，選擇頻道后，點擊切換切換到您選擇的頻道。通過按外部電臺上的 C 按鈕選擇外部電臺的頻道。
網絡設置（有流量的手機卡必須插入主機），數據鏈路設置為網絡后，點擊配置→網絡設置。進入后，空白處會顯示默認的網絡配置，點擊添加進入網絡參數設置。
您可以隨意輸入名稱，以便您輕松記住它。
有兩種方式，一種是NTRIP-VRS，另一種是EAGLE。
第一種是使用CROS網絡連接，基站是CR對于 OS 站，無需設置。 APN、地址、端口、用戶、密碼都是cors站給出的。輸入后，點擊獲取接入點。獲取后，選擇其中一個接入點，然后確認，等待參數寫入網絡模塊。
二是網絡1+1模式?；竞鸵苿?dòng)臺設置相同。選擇鷹。 Connect和APN不需要修改。地址和端口輸入南方測繪儀器有限公司的服務器地址。隨意輸入用戶名和密碼，輸入接入點的引用。站主機號，確認，等待參數寫入網絡模塊。
兩種方式只能選擇一種，無論哪種方式，參數寫入模塊后點擊連接即可。
(4) 基站設置
點擊配置→儀器設置→基站設置（如果沒有，先取消再進入）。進入后，選擇cmrx作為差分格式，點擊“Testing”右側的按鈕，然后點擊啟動基站。 （如果啟動失敗，說明基站沒有接收到衛星）。啟動成功后會自動返回主界面。
(5) 移動臺設置
將主機設置為移動臺后，如果數據鏈路使用無線電模式，則將無線電信道號設置為基站的信道號。有關方法，請參閱無線電設置。如果數據鏈路使用網絡模式，方法參考網絡設置。
以上設置一次就夠了，以后如果不改變主機工作模式或數據鏈路，則不需要設置，等待開機后固定即可。
2、主機模式對應
當基站數據鏈路為無線電臺或外部無線電臺時，移動臺數據鏈路為無線電臺，當基站數據鏈路為網絡時，移動臺數據鏈路為網絡。使用 cors 時，主機將充當移動臺，使用網絡模式。
四、找到轉換參數
1、 找到轉換參數
轉換參數需要用到兩組點坐標，一組是WGS84坐標（儀器使用前不需要轉換參數設置坐標），一套是當?shù)厥┕ば枰淖鴺?biāo)（甲方給定的一個已知點），兩套坐標必須知道坐標數據和坐標位置。
第一步
單擊“添加”，彈出對話框，輸入本地構建所需的坐標數據，并確認。
第二步
這時候有3個選項，第三個一般不用。第一種選擇是在轉換之前收集已知點。采集完成后，點擊第一個選項，選擇第一步輸入的對應已知點。點擊，依次點擊OK返回左側轉換。
第三步
根據上述方法輸入第二組點，第三組點，第四組點...最少需要兩組點。
第四步
輸入所有點后，依次點擊保存和應用（保存時需要輸入文件名，如果提示坐標超出限制，則不能使用該坐標）。
以上是在各個工程項目中首次使用儀器時必須執行的步驟。假設在工程項目的第二次測量期間使用校準向?qū)Чδ苓M(jìn)行校準。
2、 校準向?qū)?br />在主界面點擊輸入→校準向?qū)?rarr;選擇未知點安裝的基站→下一步
輸入校準點坐標→輸入天線高度→選擇桿高→校準→將移動臺置于校準點上進行定心調平→確認。
之后會提示校準成功，然后就可以繼續測量了。
五、測量
1、 點測量
在主界面點擊測量→點測量，然后點擊A或ENT保存移動臺所在點的坐標。進入界面后，注意修改點名和桿高。確認所有信息后，單擊“確定”保存。
2、 點放樣
在主界面上，單擊測量→點放樣。輸入后，檢查底部是否有文字。如果有，點擊目標，添加，輸入放樣點的坐標，確認，選擇剛剛輸入的點，點擊右上角的確定，然后按照手冊上的說明進行操作
找到放樣點。如果底部沒有文本，請單擊向上的小箭頭（選項右側）。
六、結果導出
在主界面點擊“工程”→文件導入導出→文件導出。
導出文件類型有南方CASS、CAD、TXT等格式。您可以自己選擇合適的文件類型。測量文件用于選擇本項目中測量的數據。結果文件不需要填寫，記住文件路徑，點擊導出，將手冊連接電腦后復制到電腦上即可。
相關閱讀：RTK連接cors賬號入門必學 http://m.kkk314.com/news/problem/23.html
