RTK元素法怎么輸入?RTK元素法操作圖文教程

發布時間：2022-11-28 11:31:42

　　一般來說，在RTK的道路設計中，主要有交點法、元素法、坐標法等3中方法。元素法是其中比較常用的一種，其曲線要素有：點、直線、緩曲、圓曲，每一段曲線都是按照這些元素一定的順序進行組合的。那么到底RTK元素法怎么輸入呢?下面小編收集整理了南方RTK元素法操作圖文教程，我們我們一起來學習一下吧。

　　一、進入道路設計界面

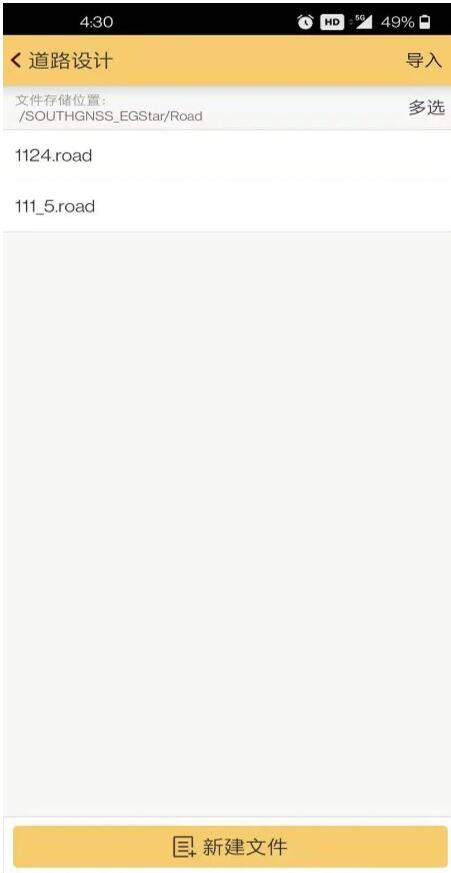

　　打開工程之星，進入主菜單界面，依次點擊輸入→道路設計，進入道路設計界面。點擊新建文件。

　　二、選擇元素法

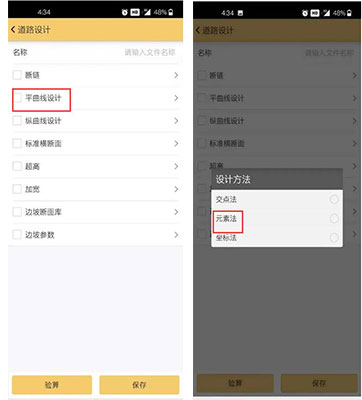

　　輸入要設計的道路名稱。比如“20210804”,選擇“平曲線設計→元素法”

　　三、進入道路參數設置界面

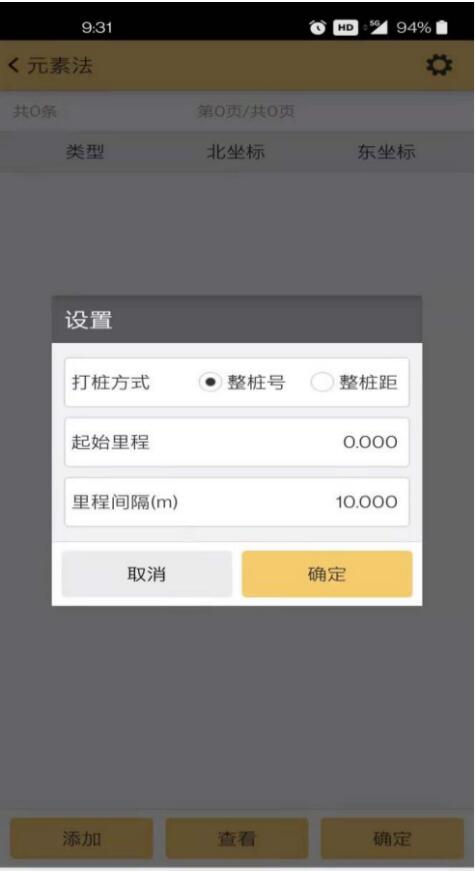

　　點擊右上角的設置圖標，設置道路的相關參數，即起始里程、里程間隔，然后點擊確認。

　　四、道路元素設計

　　點擊添加→手動輸入，開始道路元素的設計

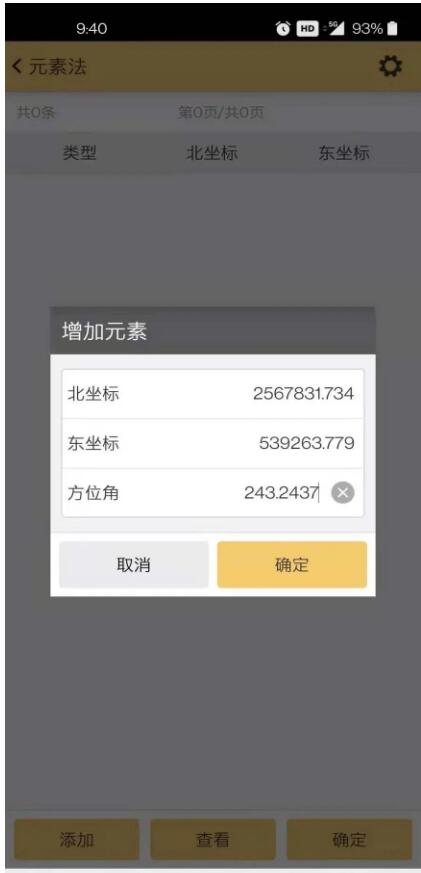

　　1、點擊添加，輸入起點坐標(2567831.734，539263.779)、方位角是243.2437。

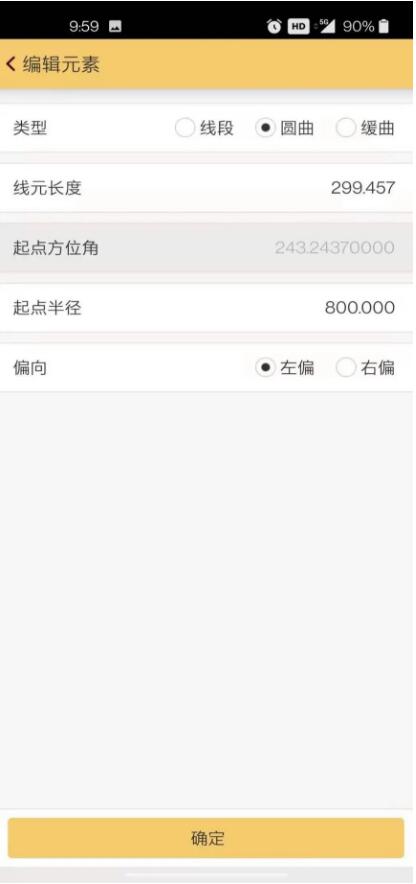

　　2、點擊添加→選擇圓曲，輸入線元長度，起點半徑和偏向(根據要素表轉角數值，選擇偏向，負值或者“Z”選擇左偏，正值或者“Y”選擇右偏)，點擊確定。因為從JD1的要素表可以得知沒有直線長度及第一緩曲長度，它們的要素都為“0”，直接輸入下一個要素，即圓曲要素，同時該JD1也沒有第二緩曲的長度，輸入下一個交點要素(即JD2要素)。

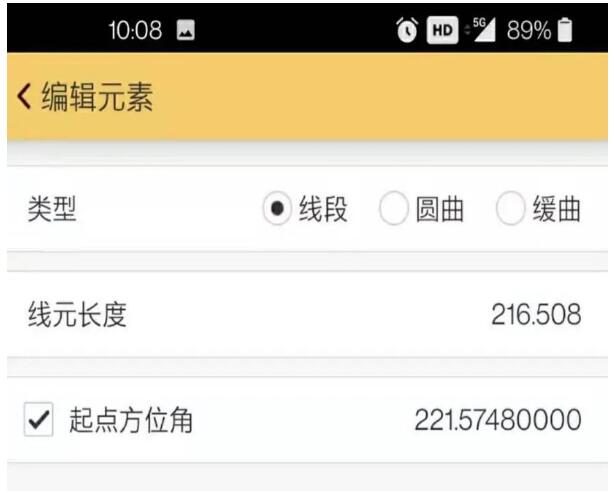

　　3、輸入下一個點(即JD2)的要素，第一個要素類型為線段，點擊添加→選擇線段→輸入直線段長→方位角。

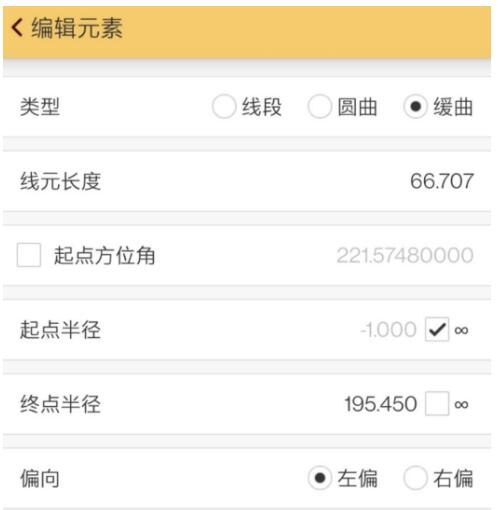

　　4、點擊添加，選擇緩曲，輸入交點(即JD2)第一緩和曲線長度，起點半徑選擇“無窮大”，輸入終點半徑，選擇偏向(根據要素表轉角數值，選擇偏向，負值或者“Z”選擇左偏，正值或者“Y”選擇右偏)。

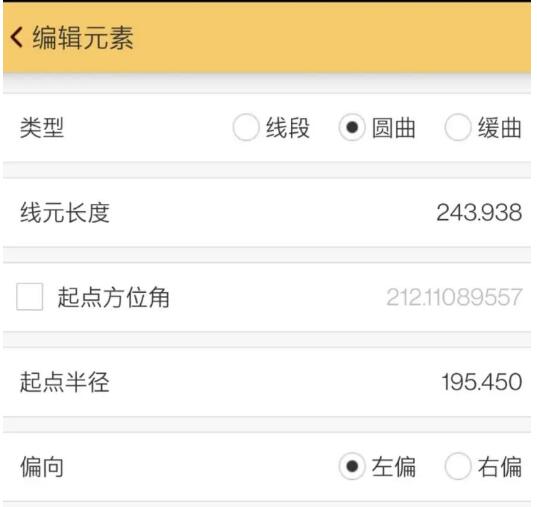

　　5、點擊添加，選擇圓曲，輸入交點(即JD2)圓曲線長度、起點半徑，選擇偏向(根據要素表轉角數值，選擇偏向，負值或者“Z”選擇左偏，正值或者“Y”選擇右偏)。正常的步驟需要輸入第二緩曲的要素，因為JD2第二緩曲要素長度為“0”，直接跳過。

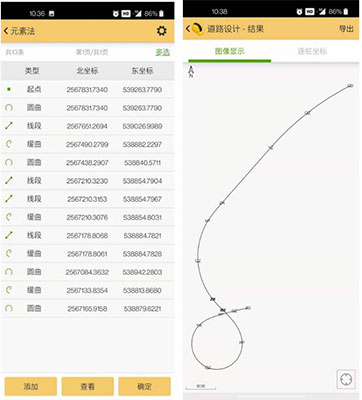

　　6、重復3-4-5的步驟，依次輸入每個交點的要素。最后，按照順序輸完以后，點擊“查看”。

　　五、檢查一致性

　　點開逐樁坐標，檢查中樁坐標與圖紙是否一致，檢查無誤后，道路設計完成，可以進行后續的操作。

　　以上就是關于RTK元素法怎么輸入的全部操作圖文教程啦，小編網絡收集整理，僅供大家參考。
