RTK的CAD放樣功能，助力停車場改賽車道劃線

發布時間：2022-11-16 09:55:16

　　RTK在測繪測量工程中應用很廣泛，其在我們的生活中，也看得到它的應用。比如助力大型停車場改賽車道劃線!在停車場項目甲方提供的CAD圖紙中，彎彎曲曲的賽車道居多，場地寬廣，此時就可以啟用RTK的CAD放樣功能，快速放樣操作。

　　事前準備：

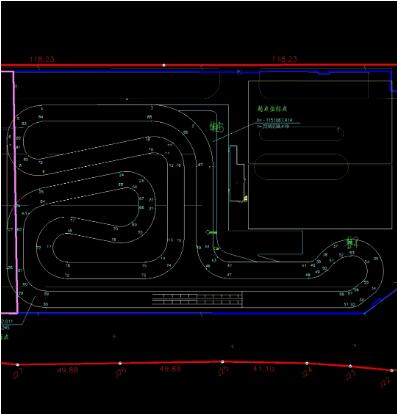

　　甲方提供的2個控制點+賽車跑道CAD設計圖紙;

　　放線作業流程：

　　天問1連接CORS→新建工程→求轉換參數→導入CAD圖紙→CAD放樣的操作。

　　01、連接CORS

　　我們將天問1主機安裝到對中桿上，安裝托架，夾上手簿。主機開機，手簿開機，手簿藍牙連接主機。

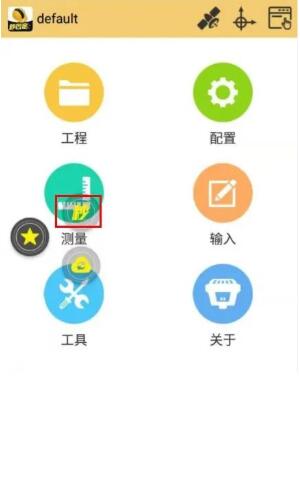

　　藍牙連接成功后，然后點擊“☆”圖標，下拉菜單選擇“秒”，連接CORS高精度位置服務，登錄成功后，返回主菜單，達到固定解。

　　02、新建工程

　　新建該項目工程文件

　　03、求轉換參數

　　新建工程完畢后，拿著天問1 RTK到兩個控制點上進行坐標點測量，然后在坐標管理庫輸入兩個控制點坐標，接著在求轉換參數界面進行坐標轉換，轉換成杭州獨立的施工坐標。

　　04、導入CAD圖紙

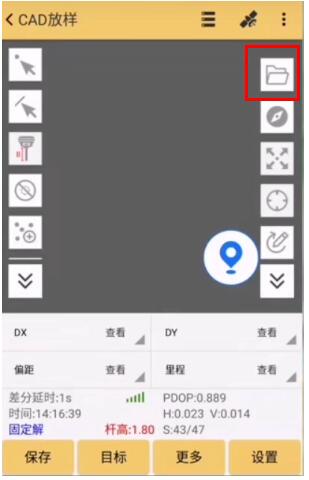

　　接著將CAD圖紙通過數據線或藍牙，傳到H6手簿 SOUTHGNSS_EGStar文件夾里面，然后打開工程之星5.0主菜單：點測量→CAD放樣，在CAD放樣界面點擊“文件夾圖標”，根據存儲路徑找到我們導入的CAD文件，點擊“確定”，就可以導入CAD圖紙了。

　　05、CAD放樣

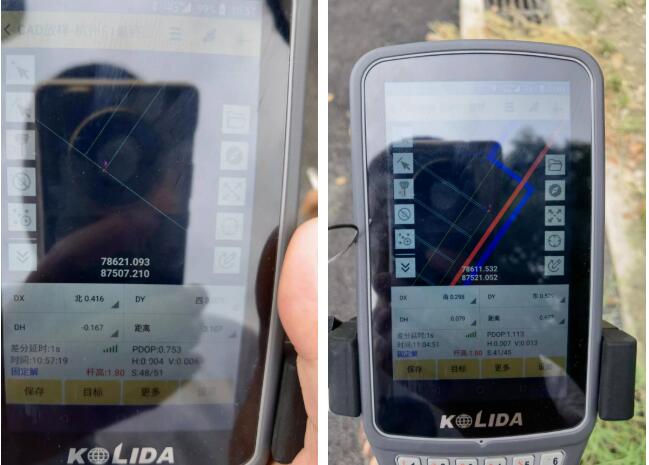

　　在CAD放樣界面，點擊加點的圖標圖片與加直線的圖標圖片，就可以在圖上選中對應的點或者線進行現場CAD放樣了。

　　大型停車場改賽車道劃線項目，用科力達天問1 RTK進行CAD放樣，不止輕量便捷，還省去了大量的點數據輸入與提取點的工作，為客戶節約了大量的內業時間，客戶加速度的完成了現場放樣測量作業。

　　文章內容來源參考：科力達儀器
