RTK如何進行間接測量?圖文步驟教程來啦
發布時間：2022-11-12 10:21:05
RTK如何進行間接測量?我們?cè)谑褂肦TK進行測量作業的時候，會遇到需要測量的點觀測條件不理想的情況，這時候，我們就可以借助間接測量功能，通過測量附近其他點的坐標從而解算出需要測量點的坐標。CORS賬號網小編收集整理了RTK間接測量圖文步驟教程，下面就以中海達RTK為例來詳細介紹一下吧。
1、進入間接測量功能界面
中海達RTK配套的是Hi-Survey測量軟件，我們進入Hi-Survey，依次點擊“工具”-“間接測量”進入間接測量界面。
2、選擇測量模式設置參數
(1)選擇測量模式
在間接測量界面，提供了四點已知、兩點兩線、兩點一線、兩點兩角、兩點線角、偏心點、兩圓相交、線圓相交、圓弧取點等九種測量模式，我們可以點擊每個圖標進入對應測量模式。

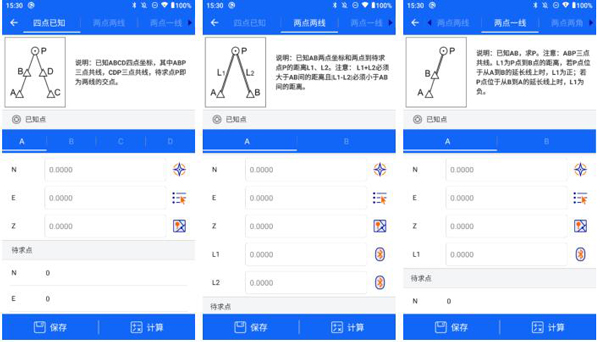

選擇四點已知測量模式：
已知ABCD四點坐標，其中ABP三點共線，CDP三點共線，待求點P即為兩線的交點。
選擇兩點兩線測量模式：
已知AB兩點坐標和兩點到待求點P的距離L1、L2。注意: L1+L2必須大于AB間的距離且|L1-L2|必須小于AB間的距離。
選擇兩點一線測量模式：
已知AB,求P。注意: ABP三點共線。L1為P點到B點的距離，若P點位于從A到B的延長線上時，L1為正;若P點位于從B到A的延長線上時，L1為負。

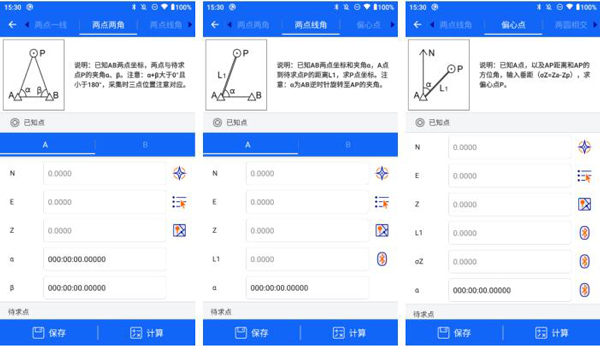

選擇兩點兩角測量模式：
已知AB兩點坐標，兩點與待求點P的夾角a、β。注意: a+β大于0°且小于180"，采集時三點位置注意對應。
選擇兩點線角測量模式：
已知AB兩點坐標和夾角a, A點到待求點P的距離L1,求P點坐標。注意: a為AB逆時針旋轉至AP的夾角。
選擇偏心點測量模式：
已知A點，以及AP距離和AP的方位角，輸入垂距(oZ=Za-Zp) ,求偏心點P。

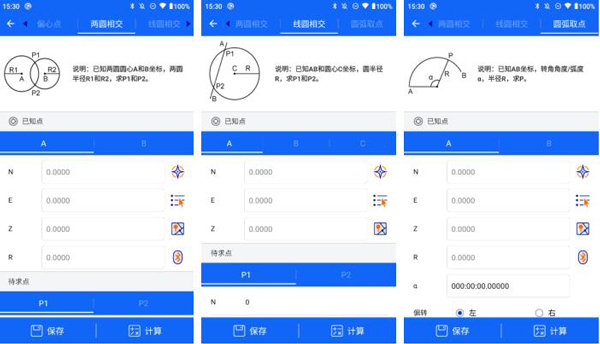

選擇兩圓相交測量模式：
已知兩圓圓心A和B坐標，兩圓半徑R1和R2，求P1和P2。
選擇線圓相交測量模式：
已知AB和圓心C坐標，圓半徑R,求P1和P2。
選擇圓弧取點測量模式：
已知AB坐標，轉角角度/弧度a,半徑R，求P。
注意事項：其中兩點兩線、兩點兩角和兩點線角這三種方法按理論定出 P 有兩個位置，如果按順序先輸入 A 點位置的坐標再輸入 B 點位置的坐標，則 P點就位于 AB 連線的上方;如果先輸入 B 點位置的坐標再輸入 A 點位置的坐標，則 P 點就位于 AB 連線的下方。
(2)設置參數
在上述的各種間接測量方法中，選擇已知點的“ID”，輸入間接測量點坐標(可以手動輸入，或從接收機、坐標庫、圖上讀取)，輸入其它已知要素(例如：L1、L2 等)
3、待求點的坐標
以上參數設置完成后，點擊點擊【計算】，計算出待求點“P”的坐標，點擊【保存】，輸入點名、圖例描述等信息，將結果保存到坐標點庫中。
小貼士：
在間接測量作業中，點擊 GPS 采點時，提示精度信息(精度設置在配置中進行)，方便了解實時精度。
以上就是關于RTK如何進行間接測量的全部圖文步驟教程了，僅供大家參考。
1、進入間接測量功能界面
中海達RTK配套的是Hi-Survey測量軟件，我們進入Hi-Survey，依次點擊“工具”-“間接測量”進入間接測量界面。
2、選擇測量模式設置參數
(1)選擇測量模式
在間接測量界面，提供了四點已知、兩點兩線、兩點一線、兩點兩角、兩點線角、偏心點、兩圓相交、線圓相交、圓弧取點等九種測量模式，我們可以點擊每個圖標進入對應測量模式。
選擇四點已知測量模式：
已知ABCD四點坐標，其中ABP三點共線，CDP三點共線，待求點P即為兩線的交點。
選擇兩點兩線測量模式：
已知AB兩點坐標和兩點到待求點P的距離L1、L2。注意: L1+L2必須大于AB間的距離且|L1-L2|必須小于AB間的距離。
選擇兩點一線測量模式：
已知AB,求P。注意: ABP三點共線。L1為P點到B點的距離，若P點位于從A到B的延長線上時，L1為正;若P點位于從B到A的延長線上時，L1為負。
選擇兩點兩角測量模式：
已知AB兩點坐標，兩點與待求點P的夾角a、β。注意: a+β大于0°且小于180"，采集時三點位置注意對應。
選擇兩點線角測量模式：
已知AB兩點坐標和夾角a, A點到待求點P的距離L1,求P點坐標。注意: a為AB逆時針旋轉至AP的夾角。
選擇偏心點測量模式：
已知A點，以及AP距離和AP的方位角，輸入垂距(oZ=Za-Zp) ,求偏心點P。
選擇兩圓相交測量模式：
已知兩圓圓心A和B坐標，兩圓半徑R1和R2，求P1和P2。
選擇線圓相交測量模式：
已知AB和圓心C坐標，圓半徑R,求P1和P2。
選擇圓弧取點測量模式：
已知AB坐標，轉角角度/弧度a,半徑R，求P。
注意事項：其中兩點兩線、兩點兩角和兩點線角這三種方法按理論定出 P 有兩個位置，如果按順序先輸入 A 點位置的坐標再輸入 B 點位置的坐標，則 P點就位于 AB 連線的上方;如果先輸入 B 點位置的坐標再輸入 A 點位置的坐標，則 P 點就位于 AB 連線的下方。
(2)設置參數
在上述的各種間接測量方法中，選擇已知點的“ID”，輸入間接測量點坐標(可以手動輸入，或從接收機、坐標庫、圖上讀取)，輸入其它已知要素(例如：L1、L2 等)
3、待求點的坐標
以上參數設置完成后，點擊點擊【計算】，計算出待求點“P”的坐標，點擊【保存】，輸入點名、圖例描述等信息，將結果保存到坐標點庫中。
小貼士：
在間接測量作業中，點擊 GPS 采點時，提示精度信息(精度設置在配置中進行)，方便了解實時精度。
以上就是關于RTK如何進行間接測量的全部圖文步驟教程了，僅供大家參考。
