RTK塔基斷面采集步驟教程，值得收藏

發布時間：2022-11-02 10:47:25

　　我們?cè)谶M(jìn)行電力勘測的時候，遇到后期鐵塔類型的選擇及造價評估的時候，就需要使用RTK進行塔基斷面采集，它需要沿著中心樁向不同的方向(四斷面、八斷面、十二斷面)采集一定范圍內的地形數據。后期需要根據采集的數據出塔基斷面圖和等高線圖。小編收集整理了RTK塔基斷面采集步驟教程，下面我們一起來了解一下吧。

　　打開測地通測量軟件，在電力勘測界面，點擊【塔基斷面】，切換到塔基斷面測量;同理在塔基斷面，點擊“返回”，切換到電力勘測。

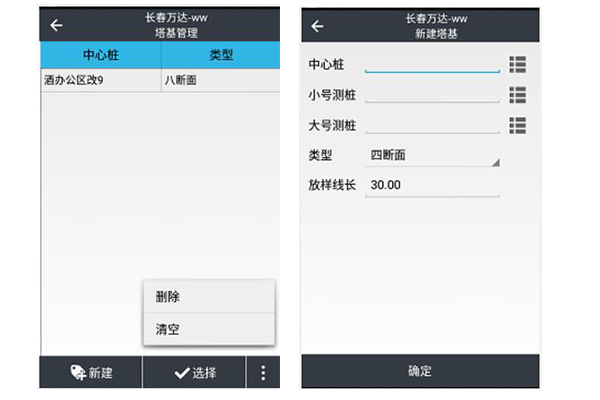

　　1、新建塔基

　　【點擊新建中心樁】：進入塔基管理庫。

　　【新建】：點擊“新建”進入新建塔基界面，從點庫中選擇“中心樁”，“小號樁號”，“大號樁號”，這三個必須都選上，不然會出現提示信息，無法新建塔基，然后選擇塔基類型，輸入放樣線長，默認為30m，點擊“確定”，就可以新建一個塔基。

　　注意：線路轉角不能大于90°

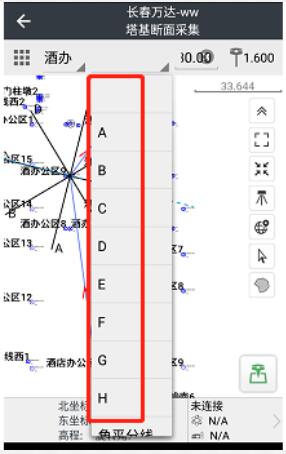

　　2、塔基列表

　　點擊下拉框查看塔基庫中的所有塔基點，可直接從中選擇作為當前放樣塔基。

　　塔腳：塔腳的個數是根據新建塔基所選的類型決定的，四斷面塔基就有四個塔腳，分別為A、B、C、D，用于選擇當前放樣塔腳。

　　距離：塔基點到塔腳的直線距離，默認為30m，可自行設置。

　　設置(參考電力勘測選項)。

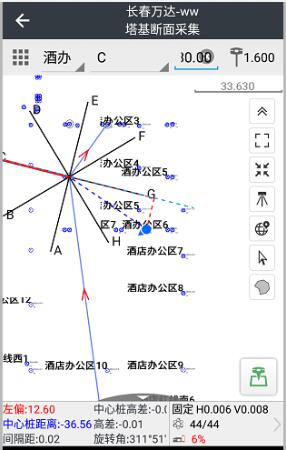

　　3、采集斷面點

　　主要用于放樣A、B、C、D....塔腳，可參考點放樣功能，如果采集斷面點信息時，導航文本區顯示到塔腳的導航信息。

　　中心樁高差：當前位置相對于中心樁的高程差(設備位置高程減去中樁高程)。

　　中心樁距離(垂)：當前位置距中心樁的垂距。

　　東坐標、北坐標、高程：當前位置的N、E、h坐標。

　　采集的斷面點會保存在電力點庫中，導出時與電力線一并導出。

　　以上就是關于RTK塔基斷面采集步驟教程的全部?jī)?nèi)容了，僅供大家參考，當然在實際采集中根據實際情況可能略有區別，大家具體問題具體分析，根據實際情況操作即可。
