工程之星5.0道路應用之縱曲線設計操作指南，看完就會

發布時間：2022-09-26 11:39:41

工程之星5.0道路應用之縱曲線設計操作指南將介紹輸入豎曲線要素的相關內容。在道路應用中輸入豎曲線是為了進行道路縱斷面的測量或者復核，道路測量過程當中清晰、準確、快速的知道任意樁號的實際高程與設計標高的差值。下面我們來看看具體步驟。

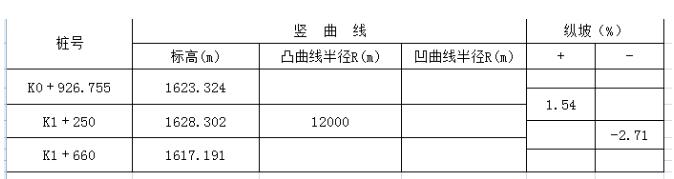

首先，我們需要有縱坡、豎曲線表。

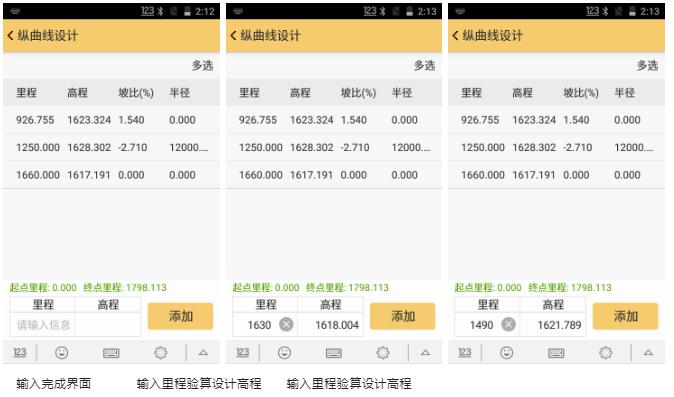

然后，打開工程之星5.0，點擊“輸入”——“道路設計”——打開已經輸好的平曲線文件（工程之星5.0的豎曲線的輸入必須在平曲線的基礎上）——點擊“縱曲線設計”——點擊“添加”。根據縱坡、豎曲線表將豎曲線數據按照順序輸入。

豎曲線的輸入需要注意：

第一，凹曲線的半徑輸負值，凸曲線的半徑輸正值；
第二，豎曲線的輸入是受制于平曲線的，也就是說要先輸好平曲線才能去進行豎曲線的輸入；
第三，豎曲線的里程不能超出平曲線的范圍。

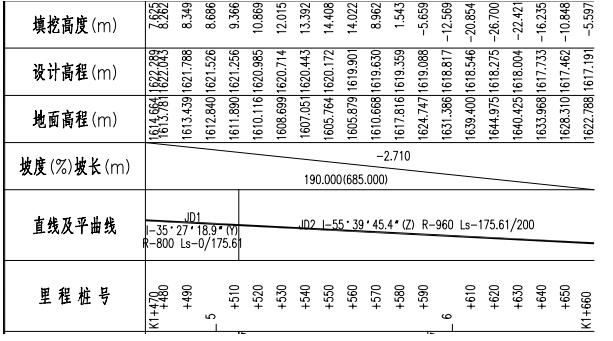

將縱坡、豎曲線表的數據按照順序輸完以后，就可以任意輸入里程檢查任意里程的高程是否正確。這里需要對照縱斷面圖檢查設計高程是否正確。

豎曲線輸入完畢后，就可以打開工程之星5.0道路放樣功能，把“高程”選項改為“高差”選項，就可以實時直觀的看出道路中樁實際高程與設計高程的差值。

以上就是關于工程之星5.0道路應用之縱曲線設計操作指南的全部內容了，僅供大家參考。

文章內容來源參考：科力達儀器
